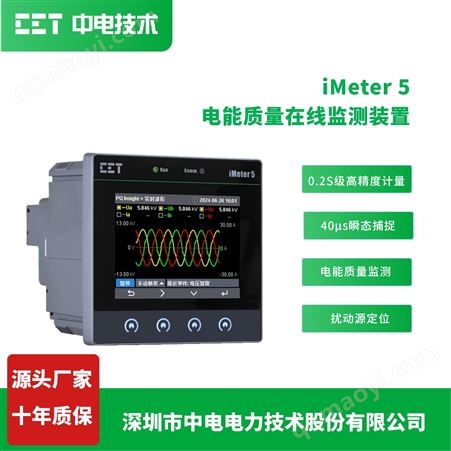

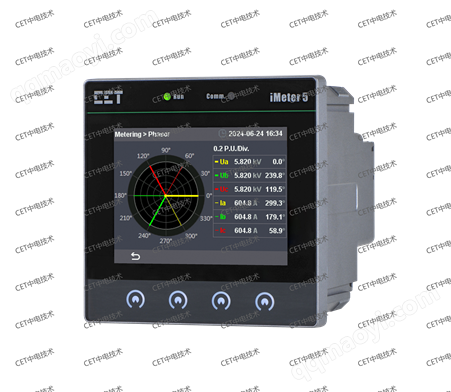

iMeter 5 電能質量在線監測裝置道循新GB/T 19862、IEC61000-4-30標準的測量方法，集諧波/間諧波分析、電壓暫升/暫降/中斷記錄、電壓波動與閃變監測、電壓/電流不平衡度測量、高速異常波形捕捉、事件記錄、電能計量、測量控制等多功能為一體，能準確記錄現場供電異常信息并進行故障預警分析，協助用戶快速診斷與分析故障原因。廣泛用于軌道交通、機場、工業、半導體、電子制造、數據中心、醫院等場合。

>96*96mm尺寸、全面玻璃屏、觸摸按鍵

>0.2S級高精度計量

>512點/周波高速波形記錄、分布式故障錄波

>電壓暫升/暫降/中斷、瞬態、沖擊電流及電壓/電流突變量捕捉，擾動源定位

產品特點

價值特點

1.暫降源定位

iMeter 5安裝于各電壓等級進出線，重要型負載回路。當系統故障或異常發生時，iMeter5可及時、全面地捕捉故障/異常特征和事件波形情況，并判斷擾動源的方向。配合DiagSys故障診斷分析系統，可對故障發生位置及故障類型進行更加全面準確的分析。

2.分布式故障錄波

將分布式故障錄波與電能質量監測終端合二為一，可有效覆蓋眾多低壓回路，提高整體方案性價比有效解決傳統故障錄波屏需敷設大量線纜，電纜材料費及施工成本較高的問題

在傳統故障錄波器觸發方式基礎上，增加了基于電能質量監測數據的越限、暫態、瞬態、沖擊電流、電壓/電流突變量觸發

3.ITIC/SEMI F47容忍度曲線

ITIC曲線是美國信息技術協會IEEE針對變頻器、PLC、風機控制器等工業信息設備對電壓暫降、暫升、中斷耐受能力的評估SEMIF47曲線是半導體設備和材料協會針對半導體行業生產中對電能質量敏感的工藝設備制定的對電壓暫降容限曲線

CET中電技術iMeter5 電能質量在線監測裝置 光伏工業配電專用

一、產品概述

在新能源大規模并網、工業精密生產、大型公共基建常態化運行的當下，電網各類電能擾動問題頻發，嚴重影響設備穩定運行與企業用電合規性。CET中電技術自研的iMeter5電能質量在線監測裝置，是一款嚴格遵循IEC61000-4-30標準的電能質量監測設備，可全面完成電能質量在線監測、數據分析、故障溯源、數據上傳等核心工作，廣泛適配光伏、風電、儲能、工業廠區、配電房、數據中心等全場景用電環境，是替代傳統普通監測設備、滿足電網并網驗收、企業節能降損、用電故障排查的核心電能質量分析儀，也是低壓成套柜、配電系統改造的優選配套設備。

二、核心功能優勢

設備搭載行業高標準采集算法與硬件架構，支持512點/周波高速波形采樣，可實現40μs瞬態擾動精準捕捉，能夠全面監測電網各類異常工況。可實時精準開展諧波監測、間諧波分析，自動計算總諧波畸變率THD，精準捕捉非線性負載產生的各類諧波污染；同時全天候監測電壓偏差、頻率偏差、功率因數在線變化，實時識別三相不平衡、電壓波動與閃變等常規電能質量問題。

針對工業生產高發的電網擾動故障，裝置可精準完成電壓暫降監測、電壓暫升記錄、電壓短時中斷錄波，快速捕捉暫態過電壓與沖擊電流，搭配專業故障錄波裝置功能，完整留存故障全過程數據。設備內置PQDIF故障數據存儲功能，搭載ITIC曲線分析、SEMI F47電壓容忍分析兩大專業分析模型，可精準實現擾動源定位，幫助運維人員快速區分電網側、設備側故障原因，大幅提升故障排查效率，解決精密設備停機、設備燒毀、力調電費超標等行業痛點。

產品具備0.2S級高精度電能計量能力，支持全電量測量，兼顧基礎電量統計與高階電能質量分析雙重功能，無需搭配多款儀表，一臺設備即可滿足電網關口電能監測、廠區全電量管控需求。設備支持全天候電能質量故障報警，自動完成電能質量報表統計，可精準統計諧波損耗、無功損耗，為企業非線性負載諧波治理、無功補償改造提供精準的數據支撐，助力企業合規用電、節能降耗。

通訊適配性強，標配485通訊、以太網雙通訊方式，兼容Modbus-RTU、IEC61850兩大主流電力規約，可無縫對接各類電能質量在線監測系統、能源管理后臺、變電站自動化平臺，實現設備遠程數據上傳、實時監控、遠程運維，適配各類智能化配電改造項目。整機采用96型面板式標準化設計，安裝便捷、適配性廣，可直接內置安裝于低壓成套柜中，工業級抗干擾設計，可長期穩定運行在粉塵、強電磁干擾的復雜工業場景。

三、全行業應用場景

新能源領域：適配光伏并網電能質量監測、分布式光伏電站并網驗收場景，同時可作為風電電能質量監測設備、儲能電站電能質量儀表使用，滿足新能源場站電網合規監測要求，保障新能源穩定并網發電。

工業制造領域：作為高精度工業電能質量監測儀，廣泛應用于化工、冶金、半導體、機械加工等行業，針對變頻器、注塑機、電弧爐等非線性負載，精準監測諧波污染與電網擾動，保護精密生產設備，規避產線停機損失。

公共基建領域：適配軌道交通電能質量監測、數據中心電能質量監控、醫院精密設備電能監測等關鍵場景，針對電壓暫降、閃變等擾動問題實時預警，保障精密醫療設備、服務器集群、軌道交通信號系統持續穩定運行。

電力配電領域：專業用于配電房電能質量監測、變電站電網關口電能監測，適配高低壓配電系統常態化電能管控、電力驗收、用電安全巡檢，是電力工程、成套配電項目的核心配套設備。
