深圳中電技術三相數字式多功能測控電表

產品簡介

深圳中電技術三相數字式多功能測控電表PMC-S963-B采用液晶顯示，具備分時計費、需量計算、諧波計算、歷史電能記錄、最值記錄、定值越限等通過RS-485與上位機數據交換，實現終端數據采集與智能化管理，可應用于任何需要用電和配電的場合。

產品特點

高精度電量測量和電能計量

事件順序記錄、定值越限監視

三相電壓/ 電流不平衡度分析、諧波畸變率分析

三相電壓/ 電流總諧波和2~31次分次諧波分析

支持4 路DI 、2 路DO 輸入輸出

支持分時計費、需量及最值記錄

接線診斷

RS-485 通信口，支持Modbus 通信規約

點陣液晶顯示

防護等級IP65

產品功能

測量與計量

線/相電壓、電流、中性線電流、有功/無功/視在功率、頻率

正/反向有功電能、電流、正/反向無功電能、四象限無功電能、視在電能、分時計費電能、最近12個月歷史電能

電能質量監測

三相電壓奇次、偶次、總諧波及2-63次諧波琦變率

電壓/電流不平衡度、序分量

基波數據:電壓/電流角度、功率因數

需量及最值記錄

計算數據:有功功率

上月有功功率需量、本月有功功率需量

可記錄實時測量值的最值

分時計費

支持分時段電量計量，具備6種費率，12個計費季(時區)12個日時段表，每天可設置14個日時段。

輸入輸出

4路DI

2路DO

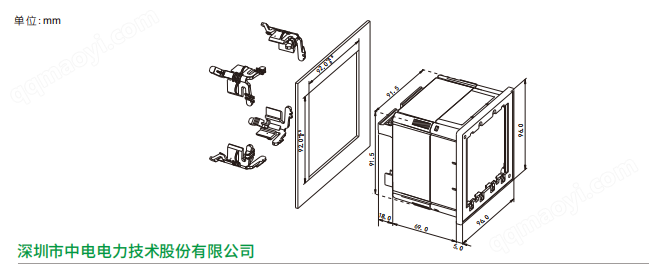

外形/開孔尺寸及安裝圖

全場景多功能電表應用解決方案｜CET 中電技術多功能電力儀表賦能各行業智慧用電管理

隨著新型電力系統、智慧園區、分布式新能源、智能制造高速發展，傳統單一計量電表已無法滿足能耗統計、電能質量監測、遠程運維、分戶分項計量等多元化需求，多功能電表作為配電系統基礎智能終端，集電量計量、電氣參數采集、諧波分析、通訊上傳、越限告警于一體，一臺設備替代電壓表、電流表、功率表、電能表多塊儀表，廣泛配套高低壓開關柜、箱式變電站、光伏儲能、樓宇配電、工廠車間、數據中心、充電樁配電回路使用，CET 中電技術全系列三相多功能電力儀表、導軌式多功能電表，兼顧 0.5S 高精度計量與電能質量在線監測能力，適配工商業、新能源、市政基建全行業配電改造與新建項目，解決企業能耗核算難、電能污染無法監測、人工抄表成本高、用電故障無法提前預警等核心痛點。

一、多功能電表核心功能優勢，覆蓋配電全維度監測需求

CET 中電技術多功能電表采用工業級高精度計量芯片，實現全電量精準采集，實時測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、電網頻率全部電氣參數，支持正向有功電能、反向有功電能、正向無功電能、反向無功電能四象限計量，內置分時峰谷平計量功能，可靈活適配峰谷電價核算，精準統計車間、商鋪、設備分時段用電成本，大幅簡化分項能耗計量工作。

設備自帶諧波監測與總諧波畸變率 THD 分析功能，可實時捕捉變頻器、電機、SVG、充電樁等非線性負載產生的 2-31 次諧波，同步監測三相不平衡度、電壓波動、電流過載、欠壓過壓異常工況，一旦參數超出閾值自動觸發越限故障報警，有效規避諧波燒毀電容、變壓器過熱、精密設備停機等問題，滿足廠區電能質量監測基礎需求，省去額外加裝電能質量監測儀表的投入。

全系標配標準 RS485 通訊接口，兼容通用 Modbus-RTU 通訊協議，部分型號拓展以太網通訊，支持數據遠程上傳至能源管理系統、樓宇 BA 系統、光伏監控后臺、箱變測控裝置，實現遠程自動抄表，淘汰人工現場抄表模式；支持開關量輸入 DI 采集斷路器、接觸器分合狀態，繼電器 DO 輸出聯動風機、補償電容、聲光報警器，可搭配互感器完成大電流回路計量，兼容開合式互感器、低壓電流互感器配套使用，適配不同電流等級配電回路。

儀表分 96 型面板式、導軌式兩種主流安裝規格，96*96 標準開孔面板多功能電表可直接嵌入高低壓成套柜、動力柜、箱變二次面板；導軌式多功能電能表體積小巧，DIN 導軌安裝，適配多回路列頭柜、充電樁配電箱、分戶計量箱密集布線場景，液晶背光數顯屏幕自動輪顯全部電氣數據，支持現場按鍵參數設置、變比調整、通訊地址修改，工業寬溫設計，抗電磁干擾，戶外、車間粉塵潮濕環境均可長期穩定運行。

二、六大主流行業落地應用，多功能電表實現精細化用電管控

1、光伏、儲能新能源場站應用

地面光伏電站、分布式工商業光伏、光儲一體化儲能電站、戶用光伏并網柜，均需安裝光伏專用多功能電表完成雙向電能計量，精準統計光伏自發自用電量、余電上網電量，實時監測逆變器輸出諧波、并網三相不平衡、電壓偏差，配套箱變測控裝置實現全場光伏數據集中采集，滿足電網并網驗收計量要求；儲能電站通過多功能電表記錄儲能充電、放電雙向電量，分析儲能變流器 PCS 電能擾動，輔助優化充放電調度策略，降低高峰購電成本。

2、工業制造車間、冶金化工廠區應用

機械加工廠、半導體車間、化工產業園、砂石礦山生產線，每條產線、空壓機、風機、水泵電機配電回路單獨加裝工業多功能電表，實現單臺設備、單條生產線分項能耗計量，精準核算生產用電成本；針對大量變頻器、伺服電機帶來的諧波污染，依靠電表諧波分析功能定位擾動源，配合無功補償裝置提升系統功率因數，降低力調電費罰款；過載、三相不平衡實時告警，提前預警電機堵轉、線路發熱隱患，減少設備停機維修損失，適配工廠能源管控平臺數據對接，完成月度、年度能耗報表統計。

3、商業樓宇、寫字樓、商場園區應用

大型商業綜合體、寫字樓、產業園區、酒店公寓配電房，采用導軌式多功能電表實現分層、分戶、分商鋪獨立計量，物業可通過遠程抄表系統自動統計租戶用電量，預付費系統聯動實現欠費遠程斷電；空調、電梯、照明大功率回路單獨監測，分析樓宇用電負荷曲線，識別空載浪費用電行為，助力綠色建筑、智慧園區能耗改造，是成套廠樓宇配電項目標配分戶計量多功能儀表。

4、數據中心、通信基站配套應用

IDC 數據中心、5G 通信基站機房，UPS 配電柜、精密空調、服務器列頭柜部署多回路多功能電表，實時監測機房 PUE 電源使用效率，跟蹤不間斷電源負載波動，監測諧波、電壓暫降等電能擾動，保障服務器、通信設備不間斷穩定運行；小型導軌式電表適配基站狹小配電箱集中多回路計量，485 通訊遠程上傳能耗數據，實現無人值守機房用電監控。

5、市政基建、軌道交通、醫院學校應用

城市污水處理廠、泵站、軌道交通隧道通風機房、三甲醫院手術室、高校宿舍教學樓，公共配電回路統一配套多功能電表，泵站潛水泵、風機用電分項統計，醫院精密醫療設備供電回路持續監測電能質量，宿舍電表支持惡性負載識別、過載斷電保護，杜絕私拉大功率電器安全隱患；市政改造項目批量配套成套多功能電力儀表，適配市政配電自動化改造工程招投標供貨。

6、充電樁、物流園區配電應用

新能源汽車直流充電樁、交流充電樁配電箱內安裝充電樁專用多功能電表，精準記錄車輛充電電量、實時監測充電電流電壓、諧波干擾，實現充電費用自動結算；物流園、貨運停車場集中充電樁集群，依靠多回路導軌電表分區計量，遠程監控充電樁負荷，規避集中充電造成線路過載。
