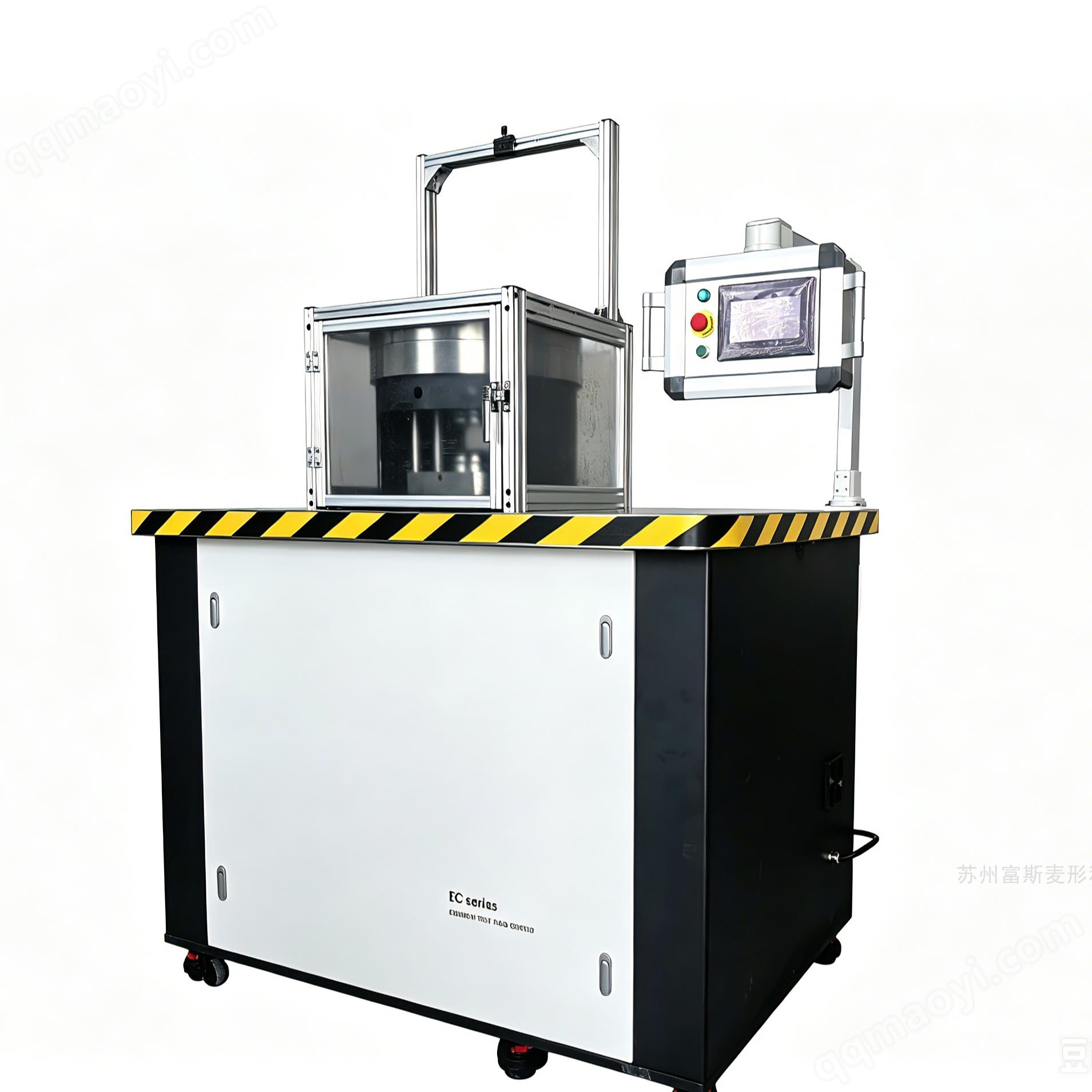

板材成形試驗機EC系列

板材成形試驗機EC系列是面向金屬板材成形性能的全自動伺服電液測試系統，專為汽車、航空、材料研發、沖壓制造等行業提供高精度、全流程板材成形測試解決方案，滿足 FLC、杯突、深拉、擴孔、液壓漲形等標準與定制試驗，是材料研發、工藝驗證、質量管控的核心裝備。

核心優勢

• 伺服閉環精準控制：拉伸 / 壓邊獨立伺服驅動，力與位移全閉環，力值精度高、穩定性強，支持可編輯壓邊力曲線，適配高強鋼、鋁合金等復雜材料。

• 全自動一次成形：自動沖裁、壓邊、拉伸、退料，深拉沖杯單模完成，大幅提升效率、降低人為誤差。

• 模具快換與高對中性：總成式快換結構，同心度高，防錯裝，適配多種試驗?zāi)＞呖焖偾袚Q。

• 全功能試驗覆蓋：一機完成成形極限、杯突、LDR、擴孔、漲形、焊縫評估、潤滑檢測等，滿足國標 / 國際標準。

• 數據與擴展友好：實時曲線、報表導出，支持光學測量系統同步觸發，可拓展高溫成形模塊（可達 500℃以上）。

標準試驗項目

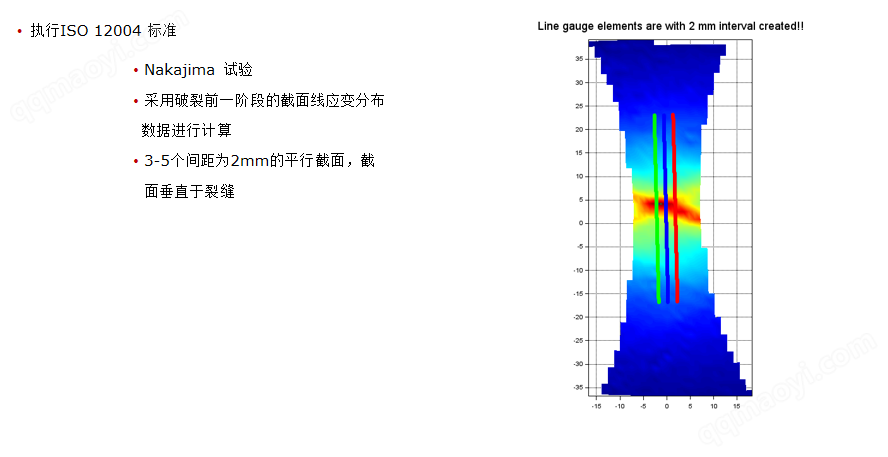

• 成形極限試驗（FLC/FLD）

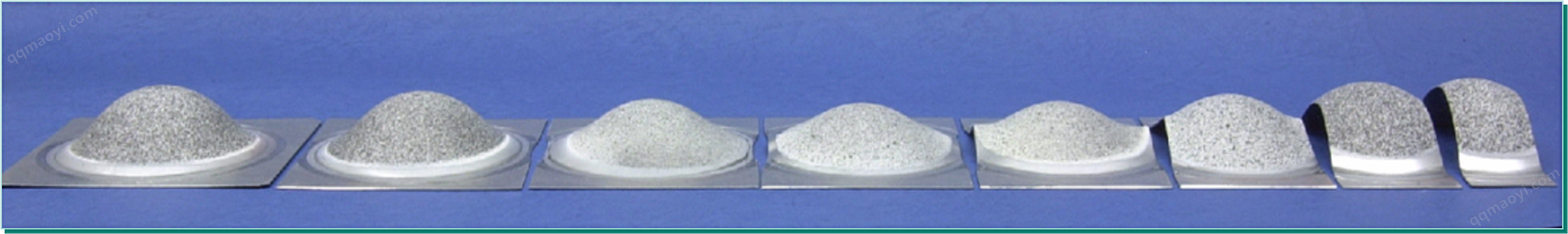

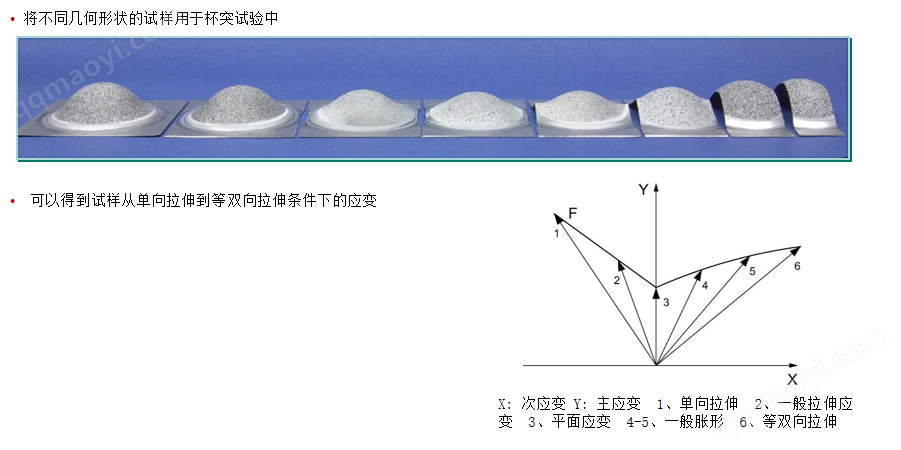

• 杯突試驗、焊縫杯突試驗

• 深拉沖杯 / 凸耳試驗（DD）

• 拉深載荷試驗（LDR）

• 沖孔擴孔試驗（BE）

• 液壓漲形試驗（HE）

• 波紋度測試、潤滑性能檢測

•




•




•


核心技術參數（主流機型）

典型應用

• 汽車高強鋼、鋁合金車身板材成形測試

• 航空航天輕量化材料工藝研發與驗證

• 沖壓模具參數優化、焊道質量評估

• 新材料成形性能表征、潤滑油品分級

• 高校 / 科研院所材料力學與成形研究

可選配置

• 高溫成形模塊（600℃）

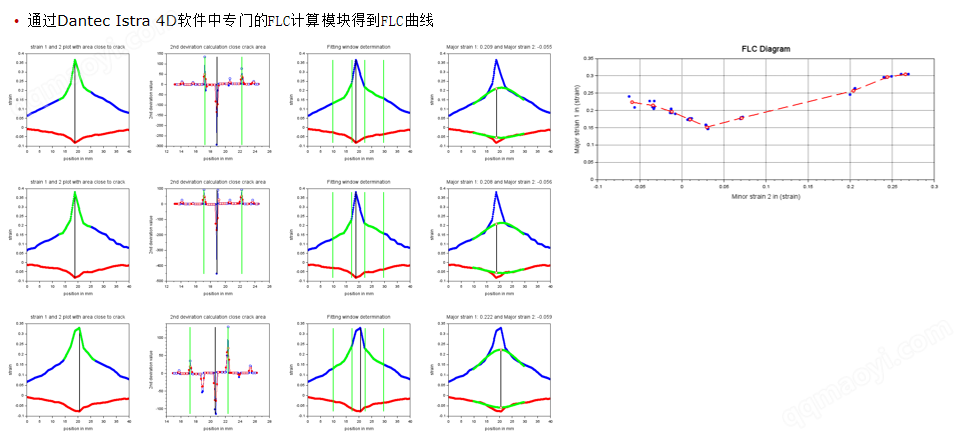

• FLC 光學測量系統（德國Dantec光學測量系統）

• 全自動試樣送料 / 取料機構

• 定制模具與非標試驗方案

• 遠程診斷與運維服務

產品價值

今邦 EC 系列以高精度、高穩定、全自動化、多場景適配，幫助用戶縮短研發周期、優化工藝參數、降低試產成本、提升產品一致性，是板材成形測試領域的可靠選擇。

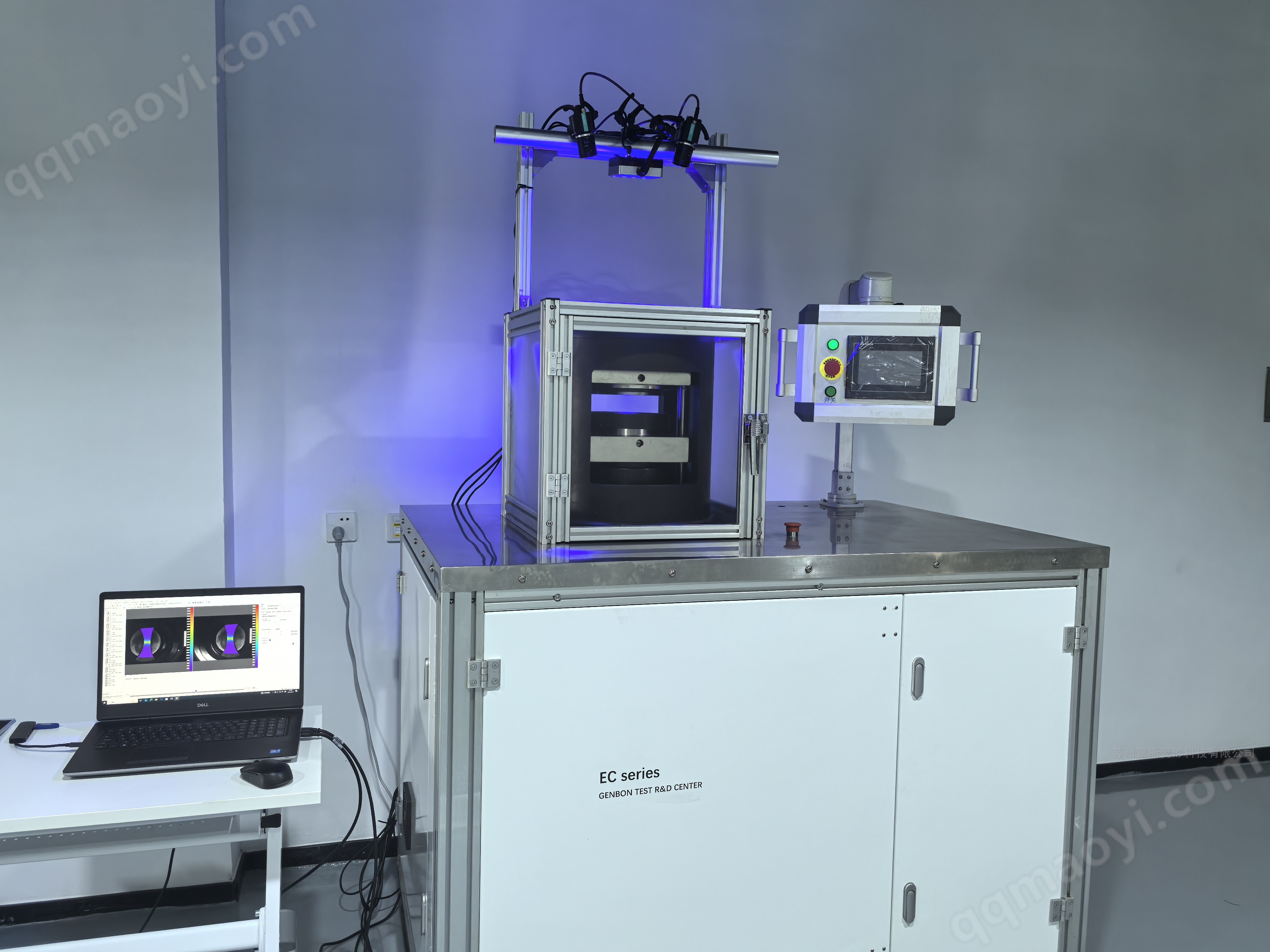

EC系列板成形試驗機應用案例一：
